深入Jetpack Compose——布局原理与自定义布局（二）

在上一篇文章深入Jetpack Compose——布局原理与自定义布局（一） - 掘金 (juejin.cn) 中，我们大致了解了Layout过程并简单实现了两个自定义布局。本次让我们将目光转向Modifier和固有特性测量

本文部分参考自Android官方视频：Deep dive into Jetpack Compose layouts

Modifier

本质

关于Modifier的本质，RugerMc大佬在图解 Modifier 实现原理，竟然如此简单这篇文章中已经解释地非常清楚了，我就不画蛇添足了。不过为了后续行文方便，我还是在此简单说几点：

Modifier 是个接口，包含三个直接实现类或接口：伴生对象 Modifier、内部子接口Modifier.Element和CombinedModifier。
伴生对象Modifier是日常使用最多的，后面两者均为内部实现，实际开发中无需关注
Modifier.xxx()方法实际上会创建一个Modifier接口的实现类的实例。如Modifier.size()会创建SizeModifer实例

@Stable
fun Modifier.size(size: Dp) = this.then(
    SizeModifier(
        /*省略具体细节*/
    )
)

Modifier.xxx().yyy().zzz()实际上会创建一个Modifier链，内部顺序遵循 xxx -> yyy -> zzz ，由CombinedModifier连接。Modifie接口提供了foldIn/foldOut方法允许我们顺序/逆序遍历到每个Modifier

这里借上面文章中的一张图来说明：

我们可以简单遍历一下看看，对于下面的例子：

@Composable
fun TraverseModifier() {
    val modifier = Modifier
        .size(40.dp)
        .background(Color.Gray)
        .clip(CircleShape)
    LaunchedEffect(modifier){
        // 顺序遍历Modifier
        modifier.foldIn(0){ index , element : Modifier.Element ->
            Log.d(TAG, "$index -> $element")
            index + 1
        }
    }
}

它的输出为：

1
2
3

0 -> androidx.compose.foundation.layout.SizeModifier@78000000
1 -> Background(color=Color(...), brush=null, alpha = 1.0, shape=RectangleShape)
2 -> SimpleGraphicsLayerModifier(...)

作用

接下来，我们看看Modifier是怎么在布局中起作用的

先看一个例子

@Composable
fun ModifierSample1() {
    // 父元素
    Box(modifier = Modifier
        .width(200.dp)
        .height(300.dp)
        .background(Color.Yellow)){
        // 子元素
        Box(modifier = Modifier
            .fillMaxSize()
            .wrapContentSize(align = Alignment.Center)
            .size(50.dp)
            .background(Color.Blue))
    }
}

它实际显示的效果如下

左上角的圆角是屏幕边缘

（左上角的圆角是屏幕边缘）

我们来逐步看看这到底是怎么发生的。这里我们选择子元素，也就是那个小一点的蓝色Box，来看看它的measure和place过程。

首先是measure。父元素明确了自身大小为200*300，该大小也就是子元素能占据的最大空间。因此

初始：初始约束 w:0-200, h:0-300
fillMaxSize()：占据最大空间，约束的min值更改为与max相同，即 w:200-200, h:300-300
wrapContentSize()：适应内容大小，约束的min值重新变回了0，即 w:0-200, h:0-300
size()：指定了精准大小。约束变为 w:50-50, h:50-50
background()：对大小约束无影响

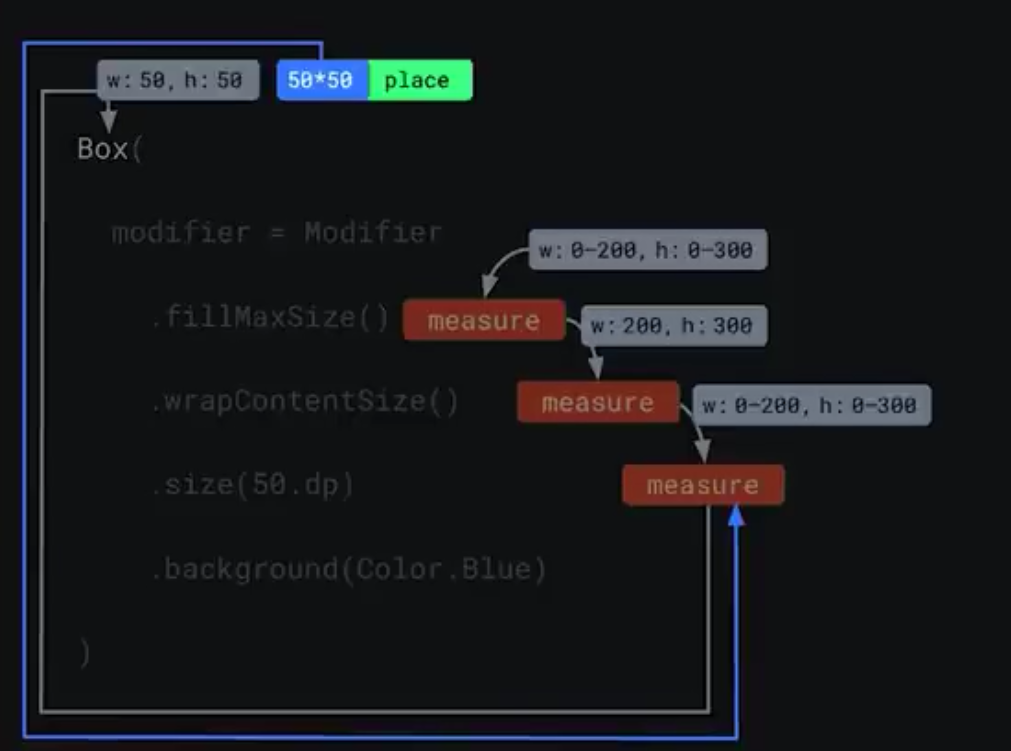

最后，在Modifier的一顿操作之下，Box会收到一个 w:50-50, h:50-50 的约束。到这里走过的状态如下：

接下来，Box内部的Layout微件执行measure方法得到了自己的大小：50*50。这个大小反向传回到Modifier链的最后一项，并开始place。接下来：

background()：此处略过
size(50.dp)：测得自己的大小：50*50，并据此创建自己的位置指令
wrapContentSize()：测得自己的大小：200*300，并知道自己的子元素大小50*50，且居中放置。据此创建自己的位置指令。
fillMaxSize()：解析自己的大小和位置

这个过程很类似于Layout微件，区别就是每个Modifier只有一个子元素（也就是Modifier链上的下一个元素）。事实上，如果看代码，你也很容易感受到二者的相似之处

拿wrapContentSize修饰符的代码举例，其实现类WrapContentModifier的measure方法如下

fun MeasureScope.measure(
    measurable: Measurable,
    constraints: Constraints
): MeasureResult {
    // 设置约束
    val wrappedConstraints = Constraints(/**/)
    // 测量得到可放置项
    val placeable = measurable.measure(wrappedConstraints)
    val wrapperWidth = placeable.width.coerceIn(constraints.minWidth, constraints.maxWidth)
    val wrapperHeight = placeable.height.coerceIn(constraints.minHeight, constraints.maxHeight)
    // layout函数放置到指定位置并返回结果
    return layout(
        wrapperWidth,
        wrapperHeight
    ) {
        val position = alignmentCallback(
            IntSize(wrapperWidth - placeable.width, wrapperHeight - placeable.height),
            layoutDirection
        )
        placeable.place(position)
    }
}
